利平茶屋小水力発電（システムの概要）

機種

オーストリア製　
マイクロ水力発電機　PT09-V4

仕様

1. タービン
   ハウジング：鋳鋼（GGG50）
   入口フランジ：DN200

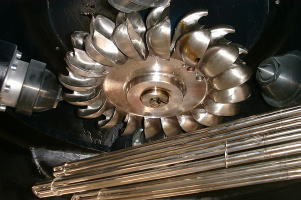

   ランナー：ペルトン型、アルミ合金、ピッチ径315ミリメートル
   ノズル：4本　28ミリメートル&ph（最大）、手動、アルミ製
2. 駆動部
   駆動方法：ベルト
   回転数：プーリー径は有効落差に調整
3. 発電機
   タイプ：自励磁非同期発電機、AVR内臓
   出力：3相400ボルト
4. 制御盤
5. タイプ：屋内仕様、タービンに取り付け
   保護装置：OVR、OCR、ELCV、MCCB（出力）
   コントローラー：負荷コントローラ　0－100％
   ダミー抵抗はタービンに取り付け
